Muro de retención de 9 metros de profundidad

En 2018 se monitoreó un Muro Berlinés de 9 metros de profundidad en la ciudad de Concepción con el objetivo de evaluar su comportamiento durante la excavación. La obra contaba con inclinómetros instalados para registrar las deformaciones reales del terreno y compararlas con las predicciones obtenidas mediante modelación numérica.

Como parte de la investigación geotécnica previa se ejecutó una campaña de ensayos presiométricos en los distintos estratos representativos del perfil de suelo, proporcionando la información necesaria para caracterizar el comportamiento geotécnico del terreno.

Determinar si una metodología desarrollada por Pangea, basada en ensayos presiométricos, inteligencia artificial y modelación numérica, era capaz de reproducir con precisión el comportamiento real del muro durante las distintas etapas de excavación.

La primera etapa consistió en la ejecución e interpretación de los ensayos presiométricos. Cada curva presión-deformación fue procesada mediante una metodología desarrollada por Pangea, que combina inteligencia artificial y elementos finitos para obtener parámetros geotécnicos representativos del comportamiento del suelo.

Con los parámetros derivados exclusivamente de los ensayos presiométricos se construyó un modelo del Muro Berlinés en Plaxis 2D, utilizando el modelo constitutivo Hardening Soil Small Strain (HSS). La simulación reprodujo la secuencia de excavación y el tensado de anclajes para estimar las deformaciones esperadas durante cada etapa constructiva.

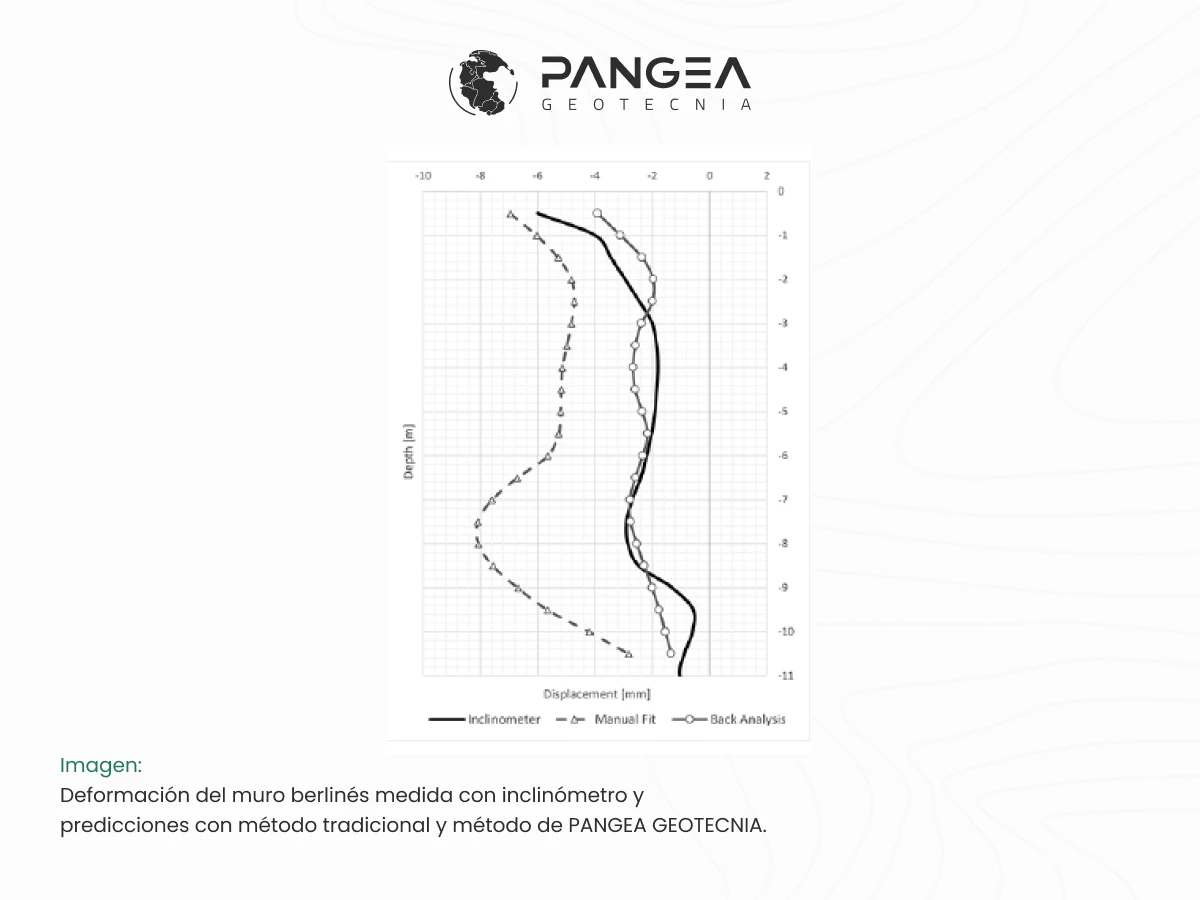

Finalmente, las predicciones fueron comparadas con los registros obtenidos mediante inclinómetros instalados durante la ejecución de la obra.

La diferencia entre la deformación máxima estimada por el modelo y la registrada en terreno fue inferior a 1 mm, alcanzando un nivel de precisión excepcional para este tipo de estructuras geotécnicas.

Además, la interpretación de los ensayos presiométricos y la construcción del modelo numérico se completaron en aproximadamente un día, frente a las nueve semanas que anteriormente requería la calibración manual de solo tres ensayos.

La integración de ensayos presiométricos, interpretación avanzada y modelación numérica permite obtener predicciones altamente representativas del comportamiento del terreno, optimizando significativamente los tiempos de análisis sin comprometer la confiabilidad de los resultados.
